建设目标

青岛畅信达通信有限公司构建火车站订票系统热线平台，为公众提供火车信息咨询、车票预订服务。

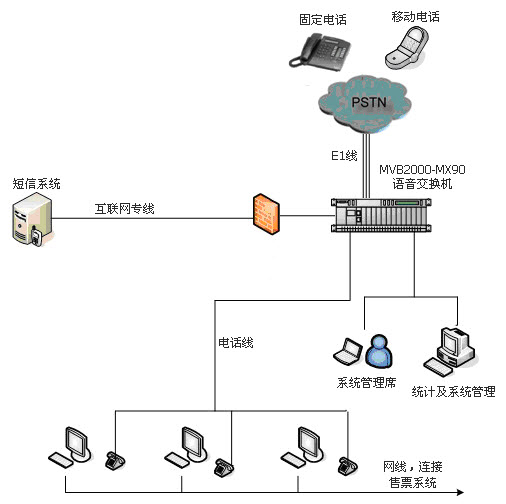

系统结构图

说明：

1、坐席工作桌面上摆放电脑一台，耳麦式电话机一台。

2、电脑通过网络连接火车站订票系统，与火车站系统为统一网络。

3、按照铁道部要求，为保证火车站订票系统的安全，禁止订票系统与外部网络连接。因此设计上，坐席电脑与呼叫中心无任何连接。如果火车站同意连接，我们的系统能够支持与车站系统进行网络连接。

4、电话机通过RJ11电话线连接热线系统。

5、系统管理和统计电脑通过网络连接。

6、热线系统通过网络专线联接短信系统，完成短信功能。

7、热线系统通过数字中继线（E1）连接PSTN。

组网方案

1、话音接口

订票热线系统与PSTN的接口用于实现用户话路的接续。系统通过畅信达MVB2000-MX90语音交换机数字中继线路连接，数字中继线提供信令和话路的传输。

中继数量：1个E1，2M，其中0时隙为时钟通道，16时隙为信令通道，其余时隙传输话路。

信 令：中国7号信令ISUP协议、TUP协议或ISDN-PRI信令

接续号码：1个，用于从PSTN转接进入热线系统。

接续方法：

1）直接呼叫方式：

使用用户号码做主叫，接续号码做被叫，呼叫转接到热线系统。

2）转移呼叫方式

用呼叫转移信令，主叫号码为用户号码，原被叫号码为用户呼叫的号码，被叫号码为接续号码，把用户转移呼叫进入热线系统。

2、数据接口

热线系统与局方短信系统的接口用于实现给用户发送订票通知信息。

从功能上分为两部分：

第一：发送短信

热线系统在有要发送的短信时，调用局方的发送接口，把短信相关信息提交给局方系统。

第二：查询状态

热线系统根据发送时产生的识别码，查询短信是否发送成功。

系统硬件

依据热线服务功能分析，考虑日均呼叫量和高峰呼叫量，综合系统稳定性、可维护性等多方面的因素，采用MVB2000-MX90语音交换机方案。

MVB2000-MX90语音交换机是基于交换机、CTI 和 TCP/IP 技术，实现话音、传真、 座席、IP 电话等多种服务方式一体化的可编程交换机。跟传统的语音插卡 + 工控机的模式相比，有很大优势，具体性能如下：

电信级稳定性，支持热插拔、双备份；

支持语音、传真、座席、IP电话、会议等多种服务方式；

支持中国一号信令、七号信令，ISDN信令及普通模拟线信令；

模块式叠加，扩容简便；

适用于30-1000线接入；

远程集中监控与动态加载流程；

单板软件升级方便快捷；

高度可靠，千万次以上呼叫测试，呼损小于万分之一；

系统功能

1、IVR自动语音服务

IVR自动服务提供自动语音导航功能，是呼叫中心两大服务手段之一，与人工服务结合，共同为客户提供服务，是呼叫中心系统提高服务效率、减少人力成本的重要手段。

IVR主要用于为客户电话请求提供语音提示，引导客户选择服务内容和输入电话自助服务所需数据，在接受客户输入的信息后，实现对数据库等信息资料的交互式访问。

IVR提供7x24小时的自动语音服务，可完成信息咨询、信息查询等业务功能，并作为自动语音报工号、人工服务的辅助和引导。

2、录音管理

录音管理是运营管理人员常用的一种功能，通过历史录音的调听，对座席人员的服务质量进行监控，如业务代表的文明用语、表达能力、处理客户请求的能力等。也可以通过对录音文件的分析整理，形成培训分析案例，以更好的辅导座席人员服务。

设定检索条件：系统可根据日期、时间、通话时长、主被叫号码、工号、业务类型、呼叫次数等条件组合检索。

执行检索：根据设定条件，将检索结果详细信息显示，可以对任意一条检索记录进行操作。

听取录音文件：对选定的记录直接听取语音。

删除录音文件：从数据库删除选定记录，并将语音文件从硬盘中删除。

导出结果：对选定的记录，导出到EXCEL 表中。

备份录音文件：将选定范围的录音文件，从服务器备份至本地。

支持多种录音格式：系统支持wav、wav49、gsm的录音格式。

3、CTI控制

CTI控制是整个呼叫中心呼叫控制的枢纽。所有类型的呼叫控制都由CTI控制服务器进行控制，CTI服务器将各种类型的呼叫进行统一的控制，以便进行统一ACD排队、管理、统计和监控。

支持自动屏幕弹出、主叫号码分析、统一呼叫排队、话务可在IVR与座席、座席与座席之间任意切换等CTI控制功能。

4、ACD智能排队

ACD系统主要负责对接入的呼叫进行智能的路由和排队控制。ACD支持动态的排队和路由策略，保证客户服务需求以最短的时间被转接到最合适的座席。

ACD支持的排队和路由原则：客户优先级、客户所选的业务种类、座席空闲时间、座席技能级别、历史服务相关等。

5、座席人工服务

人工座席服务是呼叫中心系统最常用的服务方式，由人工座席直接为用户提供电话交流服务。在服务过程中记录详细的服务内容，并保留完整的服务记录，以便为用户提供更好的服务，同时通过对服务内容和呼叫日志的统计分析，为管理人员提供了一线的市场数据。

座席通过物理话机和PC电脑共同完成服务过程，通过座席软件和物理话机完成语音通话功能，通过座席软件的业务界面完成对业务数据的登记和受理。

座席的普通电话功能：

应答：话机振铃时，座席摘机应答，进入通话状态

挂机：完成通话时，座席直接挂断电话，结束通话

拨号：座席如果要拨打电话人员，直接摘机拨号，进入呼叫状态

座席的软件功能：

登录/签出（登录或退出）：“登录”即表示登陆座席，座席代表正式开始工作，受理客户电话

离席/复席：“离席”即表示座席代表离开，暂时不接收客户来电，系统会自动把来电分配给其他座席。座席代表离席时可以选择离席原因（小休、开会等），管理者在统计和监控时，可以看到座席的离席原因。

外拨：即座席代表通过话机或软电话，输入外线号码，发起呼叫。

监听：班长或管理人员监听正在通话的座席，有监听权限的座席才具备该功能。

6、电话留言

在工作时间内，公众用电话拨打热线号码，系统自动转接空闲的话务人员为公众提供人工的咨询服务。

如果遇到坐席繁忙无法接听电话，则可以使用自动留言功能，把反应的问题录制到系统中，话务人员空闲时可以通过检索录音收听公众的信息。

在工作时间外，系统自动提供留言功能，为公众服务。

7、电话会议

当需要其他部门的多方联动时，坐席人员通过软件操作，呼叫其他联动部门，形成用户、话务员、其他部门的多方通话方式，召开电话会议，联席办公。

8、短信、传真、电话群发

在遇到需要广泛周知公众的情况时，可以使用中心系统的群发功能，利用短信、传真、语音通知等三种手段向公众发起广播。

短信、语音通知也可用于系统内部的通知，进行人员、车辆调度等工作，以利于更好的协调和指挥。

9、监控和统计分析

统计分析功能为运营管理人员提供了对基础的工作数据的统计和分析，统计结果可以以报表或图形方式显示，也可以生成报表打印出来或通过网络传送给上级管理部门。

系统在数据统计时，支持对各种不同统计周期（日、月、年）、不同统计分项、不同统计指标的统计报表；并支持导出EXCEL表格，生成各种多维图表。

10、员工管理

员工管理的作用是集中管理公司中所有部门、人员的信息和权限，添加、删除和维护员工的身份信息、工作岗位、部门、拥有技能等个人信息。

员工管理内容主要包括员工部门的管理、员工基本信息管理、员工技能管理、员工绑定分机信息管理等。

订票服务

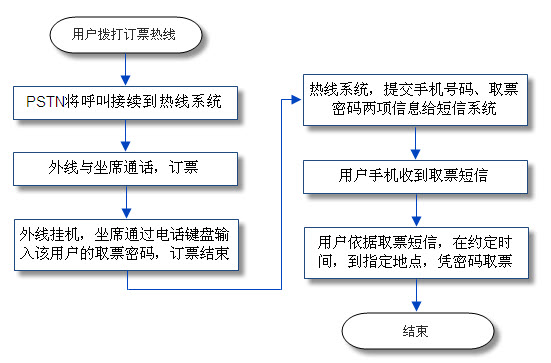

订票服务分为三个步骤：

第一步：电话订票

用户用手机或者固话拨打订票热线号码，听提示音选择“预订火车票”，接通订票坐席服务人员，请坐席人员帮助订票。

第二步：短信通知

订票成功后，用户手机会收到短信通知，告知取票地点、时间和取票密码。

第三步：取票

用户收到短信后，在指定的时间之前，到指定的地点凭取票密码取票。

电话订票

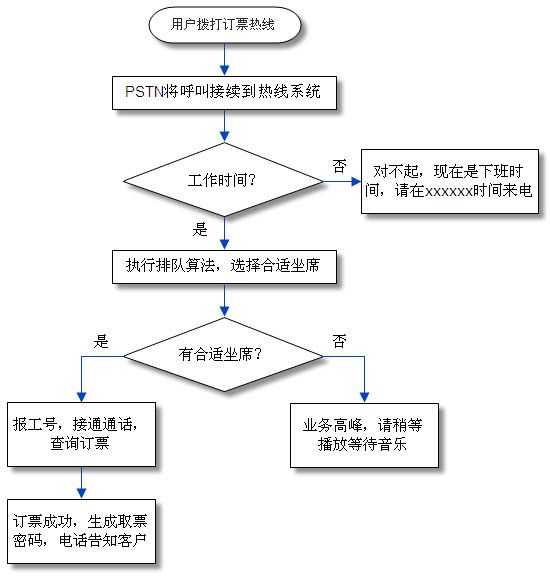

订票流程示意图：

说明:

用户通过手机电话订票，首先经过PSTN进入订票热线系统。

订票系统部分的业务流程可以根据需要定制。

订票热线的工作时间可以设定为7*24小时工作，也可以根据需要设定。

短信通知

订票成功后，订票系统生成取票密码。坐席人员在看到取票密码后，首先在电话中告知用户什么时间、什么地点凭密码取票。同时，告知用户取票信息会通过短信发送到用户手机上。

用户挂机结束通话，此时坐席继续通过电话操作。在电话机上，通过电话键盘输入该用户的取票密码。输入完成后，按#号键结束本次服务。

如果用户长时间未挂机，则坐席人员可以在电话机上按功能键（组合数字键），断开与客户的通话，进行下一步的操作。

坐席人员输入的取票密码、对应的用户手机号码自动保存到系统数据库中，交由短信通知模块处理。

短信通知模块检索需要发送的信息，通过与移动的网络接口，把信息提交给移动短信中心，发送到用户手机上。

取票

用户挂机后，会在30秒内收到车票订购短信。内容包含如下信息：

取票地点，现在只有一个指定的取票地点

取票时间，“请在您预订的24小时取票”

取票密码：用户凭取票密码，在规定的时间之前，到指定地点交钱、取票。
